止回阀图片与样板图解析 电站止回阀厂家常州沪阀阀门全指南

在工业管道系统中，止回阀是保障流体单向流动、防止介质倒流的关键设备。无论是电站、化工还是供水领域，选择合适的止回阀并获取准确的图纸资料，对工程设计与维护都至关重要。作为专业的电站止回阀厂家，常州沪阀阀门为您提供完善的止回阀图片、样板图及选型支持。

一、止回阀图片与样板图的作用
止回阀图片通常展示阀门的外观、结构形式（如旋启式、升降式、蝶式等）以及连接方式（法兰、焊接、螺纹）。样板图（也称外形尺寸图或装配图）则详细标注了阀门的长度、高度、法兰孔距、流道直径等关键尺寸，是管道设计、安装和采购的重要依据。通过清晰的图纸，工程师可以快速确认阀门是否与现有管线匹配。

二、电站止回阀的特殊要求
电站系统（如锅炉给水、蒸汽、冷凝水管道）对止回阀有更高要求：

• 高压高温耐受：通常采用锻造或铸造耐热钢（如WCB、WC6、WC9、F22等）。
• 快速关闭：防止水锤或汽化倒流，常采用旋启式或升降式结构。
• 密封可靠：金属硬密封或柔性石墨密封，泄漏等级需符合ANSI/FCI 70-2标准。
• 流阻小：保持系统效率，阀瓣设计需优化流道。

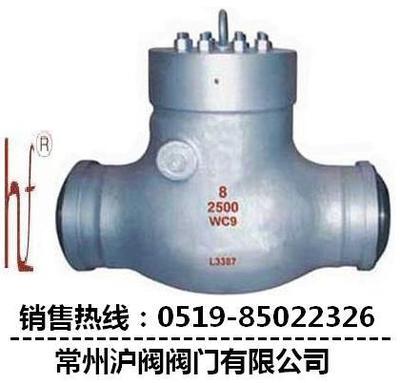

作为专业的电站止回阀厂家，常州沪阀阀门提供多种型号的电站专用止回阀，包括旋启式止回阀（H44H）、升降式止回阀（H41H）、对夹式止回阀（H71H）等，并可依据客户要求提供止回阀图片和详细样板图，方便设计院、工程公司及终端用户选型。

三、如何获取准确的止回阀图片与样板图

• 向厂家索取产品样本：正规厂家会提供包含外观图、结构图、尺寸表的PDF样本。
• 官网产品页面：通常展示高清止回阀图片和可下载的样板图。
• 定制需求：若标准型号无法满足，可要求厂家根据参数绘制专用样板图。

四、常州沪阀阀门的优势
常州沪阀阀门深耕阀门制造领域，专注于电站、石化、冶金等高端应用。我们不仅提供标准止回阀产品，还可依据客户提供的工况参数（压力、温度、介质、口径）设计定制方案，并附带精确的止回阀图片与样板图，助力项目高效推进。我们拥有的检测设备和完善的售后服务体系，确保每一台止回阀都安全可靠。

五、
无论您是需要查看止回阀图片用于内部评审，还是索取样板图用于管道预制，亦或是寻找可靠的电站止回阀厂家，常州沪阀阀门都能满足您的需求。欢迎通过官网或来电获取最新产品资料，我们将为您提供专业、快捷的技术支持。
